LYW 寬范圍度一體化彎管流量計使 用 說 明 書
一 概述
一體化寬范圍度彎管流量/熱量計(以下簡稱儀表),以彎管為傳感元件，融入在線檢測、計算新技術的新型高智能化儀表。用于氣體﹑液體﹑蒸汽的流量和熱量的計量和控制。該流量計由彎管流量傳感器﹑取壓、冷凝裝置﹑三閥組﹑差壓變送器集于一體的現場部分和流量計算儀組成。需要溫度壓力補償時，還應配置溫度變送器和壓力變送器。
主要特點：
1 彎管作為流量檢測元件，無任何附加壓損。
2 一體化結構現場安裝方便，無需敷設導壓管路，維護量小，運行費用低。
3 適用于氣體、液體、蒸汽的流量和熱量測量，重復性好，可靠性高。
4 可耐高溫﹑高壓﹑耐環境震動。
5 相對于孔板而言，耐磨損，使用壽命長。
6 具有壓力﹑溫度﹑密度自動補償，（無變送器時，可面板置入溫、壓值實現補償）測量精度高。
7 流量系數實現在線計算，流量測量范圍度寬，可達10:1—40:1(配兩臺差壓變送器)
8 可實現多路檢測， 實時打印測量結果。
二 工作原理
當流體沿彎管的彎曲半徑作圓周運動時，由于受到角加速度的作用，產生離心力，彎管外壁處的壓力P
1，大于彎管內壁處的壓力P
2，因此在管壁兩側形成壓力差 ΔP= P
1-P
2。
差壓的大小與流體速度，密度，以及彎管的彎曲半徑緊密相關，由于彎管的彎曲半徑已知，流體密度也可以通過檢測工作壓力，溫度，由主機計算儀進行在線計算求解，因此差壓的大小主要取決被測流體的速度—即流量的大小。顯然只要能精確的檢測出差壓，再經過流量計算儀進行相關運算，即可求解出流量。
主機流量積算儀是彎管流量計的核心部件，相當于一部專用的流量計算機，它將采集到的差壓、壓力、溫度變送器的信號，按照如下所述的相應數學模型進行在線計算，得到壓力﹑溫度﹑流量﹑熱量等測量結果。
三 主要技術指標
彎管流量傳感器
1 基本誤差 1.5 % 1.0 % 0.5 （單獨標定）
2 測量管徑 20 - 2000 mm （特殊訂貨另議）
3 介質溫度 ≤ 600 ℃
4 介質壓力 ≤ 20 MPa
主機流量熱量積算儀
1 流量范圍度 4:1 10:1 20:1 40:1 以上( 配置兩臺差壓變送器 )
2 流量熱量運算誤差 0.2 % 壓力、溫度檢測誤差 0.1 %
3 輸入輸出信號 4—20mA 1—5V DC 脈沖信號
4 電 源 220V ± 10 %
5 直流輸出 24V DC 為變送器供電
6 外形尺寸 160x80x150橫 80x160x150豎 96x96x126方 96x144x320豎
四 擴展功能:
瞬時流量、熱量模擬輸出 ：4-20mA； 1-5V DC
累計流量、熱量脈沖輸出 ：流量（ Nm
3 kNm kg t ） 熱量 ( GJ MJ MK )
累計流量、熱量定值控制 ： 按設定值輸出控制信號
數字通訊接口 ： RS 232 或RS 485
打印輸出 ：配帶微型針式打印機，自動定時或手動即時打印時間、壓力、溫度、流量、熱量
報警輸出 ：溫度、壓力、流量的上、下限
五 使用操作
1 時間顯示和設定：按〔時間〕鍵，進入時間顯示。再按一次〔時間〕鍵，則轉入時間設定狀態，面板八位數依次顯示月、日、時、分，此后每按一次〔時間〕鍵，閃爍數字右移一位，通過〔數字〕鍵，可修改閃爍數位。按〔確認〕鍵，則轉入時間顯示。
2 〔循環〕鍵，循環顯示各測量值。
顯示窗口：前兩位標志符：P壓力 c溫度d密度 L瞬時流量 A積算流量；后六位是數字
3 〔選定〕鍵，固定顯示某一測量值。
4 〔積算〕鍵，即刻顯示積算流量。
5 〔打印〕鍵，即刻打印輸出。（不影響定時打印）
6 清除積算：儀表顯示積算量時，長按〔清零〕鍵6秒以上再按兩次〔確認〕鍵即可。
注意事項 ：
1 220V電源線不應從動力線上跨接，并盡量遠離經常起停的大功率用電設備，引進
干擾。儀表應有良好的接地。（切不可接交流零線處）
2 儀表的輸入或輸出信號線不能與交流電源并排走線，或穿入同一護管，信號線應采雙絞線或屏蔽線，屏蔽層應有良好接地.
六 校驗
1 按檢定單上的第一組檢測數據，依先壓力、溫度，后差壓（流量）的順序進行校驗。
2 接入95% 的壓力信號, （ 4-20 mA 時為 19.2 mA ;1- 5V 時為 4.8V；下同）。調整主板后側右數第二個電位器,使壓力顯示正確。
3 接入95% 的溫度信號, 調整主板后側右數第三個電位器,使溫度值顯示正確。
4 接入95% 的差壓信號, 調整主板后側右數第一個電位器,使流量值顯示正確。
七 參數設置操作：（所需予置的參數見附表 ）
長按“設置”鍵6秒鐘以上， 轉入置數狀態 儀表執行下?lián)蹑I功能狀態。
1 設置 鍵 —— 可依次設置所需予置參數。
2 數字 鍵 —— 使設置數字加1
3 → 鍵 —— 置數位 右移 。
4 · 鍵 —— 選定小數點 。
5 — 鍵 —— 予置負數 ，如 ―20℃ 。
6 確認 鍵 —— 確認所置參數 ，使儀表回復測量狀態。
7 無壓力、溫度變送器，（或變送器故障時）需要溫壓、密度補償時：
可將當前溫度、壓力值設定為溫度、壓力變送器的量程下限。儀表即按當前溫度、壓力進行補償運算。
七 安裝和接線
1．測量蒸氣時導管3為帶有圓環的冷凝管，測量氣體、液體時導管3為直管。

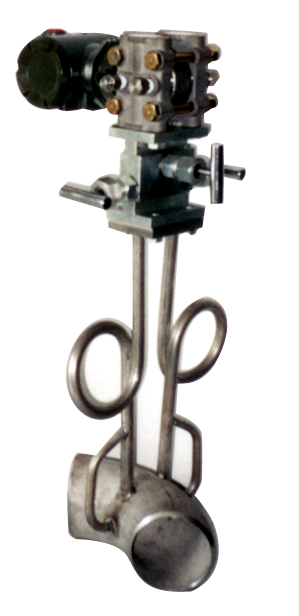

2 現場部分：彎管、取壓冷凝管、三閥組、差壓變送器出廠時已組裝為一體。
3. 流量計進口直管段L1至少應有10D（5D），出口直管段L2至少應有5D（2D）。

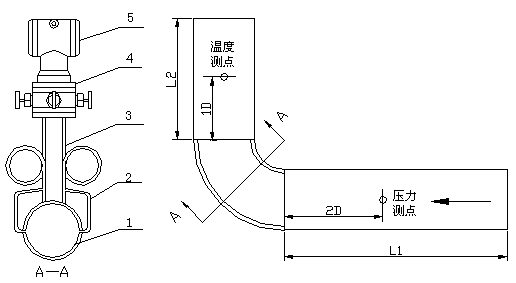

（一）現場部分水平安裝 （ 用于測量蒸氣或液體、氣體 ）
正視圖 俯視圖
1 測量彎管 2 取壓管 3導壓管（冷凝管） 4 三閥組 5差壓變送器

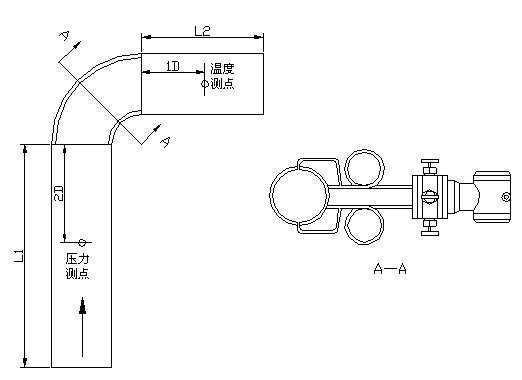

（二）測量氣體垂直安裝

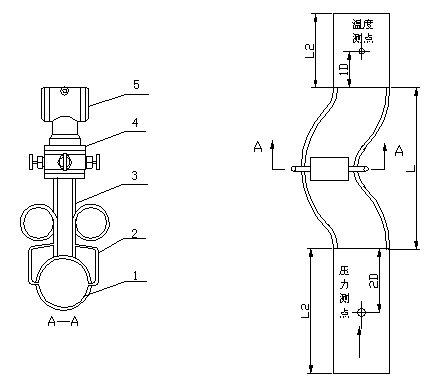

（三）一字型結構測量氣體垂直安裝仰視圖
（四） 主機流量熱量積算儀接線
□ 1 2 3 4 5 6 7 8 9 10 11 12 13
地 4 4
8 8
5 5
㈠ ㈩
14 15 16 17 18 19 20 21 22 23 24 25 26 27
差 公 壓 公 溫 公 溫 模 模 24V 公 接 220V
壓 共 力 共 度 共 度 出 出 DC 共 大 AC
輸 地 輸 地 Ⅰ 地 Ⅱ 正 負 正 地 地
入 入 入 入
八、系統配置
1基本配置由一體化彎管流量變送器（包括彎管流量檢測元件三閥組差壓變送器）和流量計算儀組成。如果溫度、壓力變化較大，應考慮補償。
① 測量水或其他液體流量時，只需考慮溫度變化的補償，不需壓力補償。
② 測量飽和蒸汽時，應考慮溫度、壓力補償，但通常只需配置壓力變送器即可，飽和溫度可以通過流量計算儀由飽和壓力求解。
③ 測量過熱蒸汽和氣體時，應考慮溫度、壓力補償。
九 選型和訂貨
