一 概述
插入式雙文丘里管和內置型雙文丘里管同屬內裝文丘里管。配套差壓變送器及顯示儀表或計算機使用，可實現對流量的測量和控制。
LYWC 插入式雙文丘里管是，將兩個嵌套復合后的微型文丘里管，插入安裝在工藝管道內的差壓流量測量裝置。

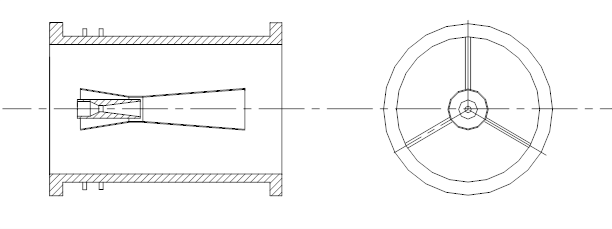

LYWN內置型雙文丘里管，是將兩個嵌套復合后的小型文丘里管,固定安裝在一段測量管內組成的差壓流量測量裝置。
二 測量原理
內裝雙文丘里管的外文丘里管作用是導流整流，更重要的是在其流通截面積最小的喉部介質流速提高，形成一個負壓區，嵌套在其內部的小文丘里管的出口正好處于這個負壓區域，雙文丘里管的內文丘里管是流量測量裝置的核心傳感元件，由于其內圓錐截面的縮流作用和外文丘里管喉部所形成負壓的雙重作用，導致小文丘里管的喉部介質流速大幅度提高。壓力則大幅度降低，而此處取得的負壓與管道靜壓形成的差壓即代表了管道中心附近的流速。也就代表了管道流體的流量。
也可以不取管道靜壓，而是在內置型或插入型雙文丘里管的支撐管的迎著流向的位置開孔，取出的正壓，此處的正壓是靜壓與動壓之和，使差壓信號進一步得到提高。
內裝雙文丘里管的基本原理也是基于伯努利方程和流體連續性方程。在滿足流體力學上的流動狀態相似（主要是雷諾數相似）幾何形狀相似（主要是測量元件形狀、加工尺寸和安裝位置）的理想條件下，也可以同標準節流裝置一樣實現非實流標定，但是考慮到實際條件下，雙文丘里管結構較為復雜，影響測量結果的幾何尺寸，安裝位置偏差等因素較多，為保證一定的測量精度，目前還需通過風洞實驗來確定流量系數。
三 主要特點
1 使用范圍寬，可測量氣體、液體、蒸汽各種介質。
2 插入式雙文丘里管可制成一體化結構，文丘里管、三閥組差壓變送器裝成一體。
3 輸出差壓信號高，大約是阿牛巴均速管的2-3倍。
4 結構簡單安裝方便，運行穩定可靠。
5 壓力損失小：經典文丘里管必須經過縮徑節流后測量差壓和流量，壓損較大；內置型雙文丘里管的測量管段無需縮頸，壓損遠小于經典文丘里管。大管徑則可忽略不計。
四 主要技術指標
1 圓形管道： DN 200～DN 4000mm ( 特大管徑可協商訂貨 )
2 距形管道：最大 4000 x 8000mm ( 特大管徑可協商訂貨 )
3 精度等級：1.5級 2.5級
4 重復性誤差：± 0.50 %
5 公稱壓力：PN ≤ 6.4MPa 工作溫度： 0 －600℃
五 按裝與維護
1 插入式雙文丘里管應盡量豎直向下按裝在水平管道上：在工藝管道開孔，（特大管徑時按裝法蘭是矩形法蘭，應按法蘭結構開孔）將雙文丘里管插入管道螺栓緊固即可。
2 內置型雙文丘里管：帶有長度1倍D左右的測量管，對焊連接或法蘭連接安裝。差壓儀表可裝在管道上方或下方。
（1）差壓導壓管的安裝
為保證導壓管路的暢通，測量氣體時管路不應積水，（應在可能積水的下方加裝集水器）。測量液體時管路不應積氣，（應在可能積氣的上方加裝集氣器）。
（2）正負導壓管應盡量靠近鋪設，嚴寒地區導壓管應加防凍措施
（3）導壓管長度通常應小于16m，并且導壓管線的水平段傾斜度應大于1:10，當差壓信號傳送距離較長時，導壓管線應按鋸齒型分段傾斜，并在各段分別裝設集氣器或集水器。
（4）導壓管的直徑，視被測介質和導壓管線長度而定。
導壓管內徑 信號管路
mm 長度
被測流體 |
< 16 m |
16—45 m
|
45—90 m
|
|
水、水蒸氣、干氣體 |
7—10 |
10 |
13 |
|
濕氣體 |
13 |
13 |
13 |
